高爐上料小車控制要求

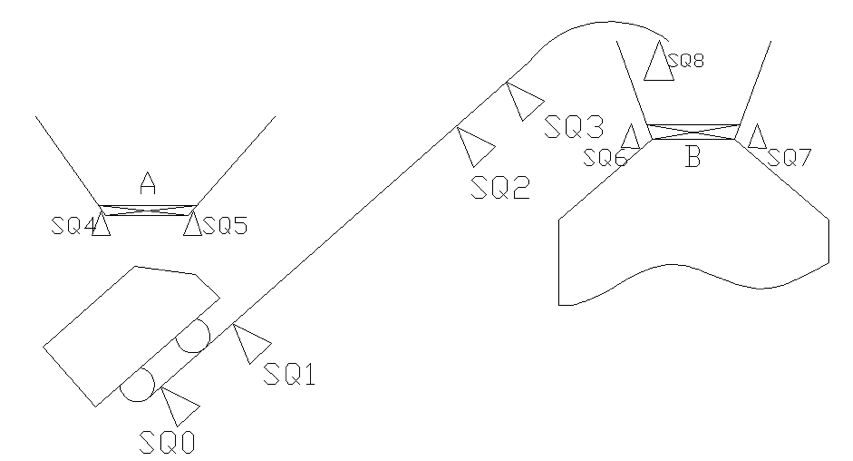

一、   料車設備組成：如圖所示

1 、地坑料斗  A 為其放料閥門，用來將礦石或焦炭放到料車?yán)锩妗?/p>

2 、小車   沿斜橋運動將高爐用料從地坑運送到爐頂裝料料斗內。

3 、爐頂料斗  B 為其放料閥門，將接受料車運來的料以批為單位下至高爐內。

4 、 SQ0 、 SQ1 、 SQ2 、 SQ3 為行程開關。（實際是與卷揚機同軸相連的主令控制器的觸點）

二、控制要求：

當運料小車在下方壓住行程開關 SQ0 并延時 5 秒后，放料門 A 打開，將料防止小車內。延時 10 秒后（實際生產有電子稱控制），關料門，料門完全關好后（ SQ5=1 ）料車開始上行 , 開始運行頻率為 15HZ ，運行至 SQ1 處后，料車開始高速運行運行頻率為 50HZ ，運行至 SQ2 處，料車第一次減速，運行頻率為 25HZ ，運行至 SQ3 處料車第二次減速，運行頻率為 10HZ ，運行至 SQ8 處料車停止，此時料車已順弧形導軌傾翻將料卸至爐頂受料斗內。
