今天料車廠家來給大家詳細講解一下高爐探料尺工作過程。

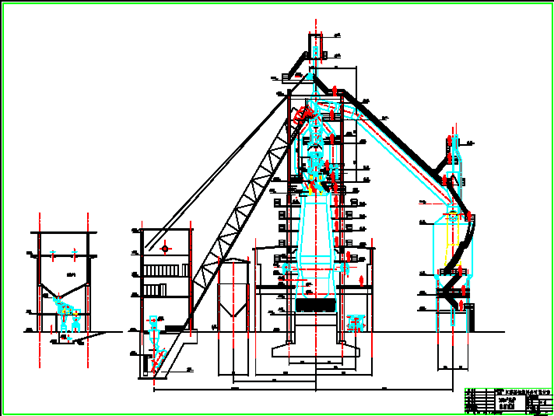

高爐探料尺的結構要由可編程控制器、變頻器、三相異步電動機、增量編碼器、絕對值編碼器、重錘和凸輪機構等設備組成　高爐探料尺工作過程可分為重錘下放、探料過程和重錘提升三個階段。當檢 測到料面距離爐頂為1.5 m 時，就應該向高爐加料。在實際應用中，正常情況下，重錘下放位移<1. 5 m 就能碰到料面，高爐探料尺應完成重錘下放、探料過程和重錘提升三個階段；若出現虧料，重錘就有可能下放1.5m后仍未能碰到料面，即料面到爐頂距離 >1.5 m，這時，高爐探料尺只完成重錘下放和重錘提升兩個階段。

高爐探料尺的三個工作過程如下：

1、重錘下放

設爐頂位置為零位.當重錘在零位時，由凸輪機構發出信號給可編程控制器，可編程控制器檢測到重錘零位信號，并發送指令給變頻器，使變頻器的輸出頻率設為零，即三相異步電動機不轉狀態。電磁抱閘，可編程控制器同時發出加爐料信號，開始下倒爐料。當可編程控制器檢測到爐料下倒完畢以及其他工藝都準備就緒的信號時，就發出重錘下放指令，變頻器輸出頻率為3Hz，電磁抱閘打開，增量編碼器作為速度檢測和轉換環節，將檢測到的三相異步電動機的速度信號轉換為速度反饋信號并輸送到變頻器，構成轉速負反饋單閉環調速系統，三相異步電動機是以較低的恒定速度下放重錘。

2、探料

當重錘碰到爐料表面時,變頻器就會檢測到三 相異步電動機的負載轉矩突然減少,然后發出一個 信號給可編程控制器,可編程控制器接收到該信號后，又會重新發送一個指令給變頻器，對變頻器的工作狀態重新設定，將變頻器由原轉速負反饋單閉環 調速切換成恒轉矩控制，轉矩設定為0.6倍左右的重錘重量。由于重錘是圓柱體的，柱高約為70cm，拉力約為0.6倍左右的重錘重量，根據重錘的受力分析，重錘一開始是立在料面上，然后就開始傾斜，若傾斜后的負載轉矩小于變頻器輸出轉矩，三相異步電動機就提升重錘。重錘在下放過程中，絕對值編碼器將重錘的位移信號轉換成電信號并傳輸給可編程控制器，當可編程控制器檢測到重錘的向下位移為1.5m 時，就給變 頻器發出提升重錘信號。

3、重錘提升

當可編程控制器檢測到重錘的位移為1.5 m（按工藝要求所設定的值）時，就給變頻器發出一個提升重錘信號，即設定輸出頻率值為15Hz，同時將變頻器由原來的恒轉矩控制系統切換成轉速負反饋單閉環調速，三相異步電動機以相對較高的恒定速度提升重錘。以恒定的速度提升重錘，當重錘接近爐頂零位時，重錘會碰到凸輪機構，由凸輪機構發出信息給可編程控制器，可編程控制器接收到信息之后將變 頻器的輸出頻率設為零，三相異步電動機就進入制動狀態，然后停止運轉，并電磁抱閘。重錘提升在零位，等待可編程控制器發出下料信號。
