今天料車廠家騰龍冶金小編來給大家介紹一下高爐探尺的工作原理。

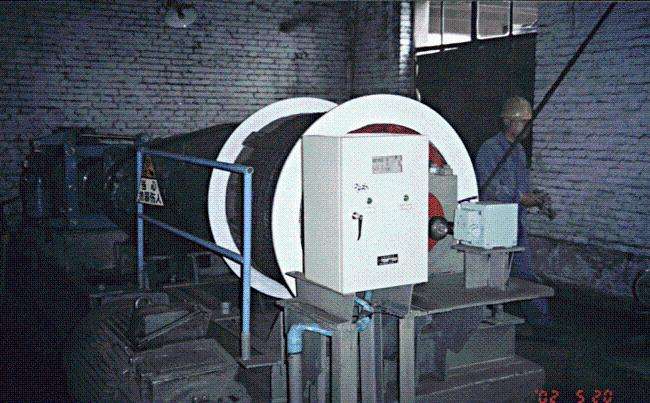

基本介紹

探尺柜主器件為全數字交流變頻器或直流調速裝置。變頻器必須為含力矩控制全矢量型，選用四相限工作制或加裝制動單元制動電阻形式；直流調速裝置一般選用四相限工作制。一般小型高爐兩套探尺，大型高爐三套到四套探尺。高爐探尺分為高爐直流探尺和高爐交流探尺。

工作原理

高爐內的料位隨著煉鐵生產的進行而不斷變化，本產品對煉鐵生產過程中高爐內部的料位進行監測，監測的原理是通過對卷揚機的控制，通過測控部分實現的。具體可分為放尺操作、扶尺操作及提尺操作三種工作方式。

(1) 放尺：高爐加料后,需要放尺以對料位進行測量.這一過程稱為放尺操作.放尺時是重錘處于自由下落狀態,同時抱閘保持松閘狀態.此時電機產生的提尺力矩小于重錘的重力力矩,使重錘勻速下落，從而保證重錘到達料面時,不僅無倒尺現象發生,而且鋼絲繩一直保持有一定的張力而張緊.

(2) 扶尺：當探尺到料面后，由于料面的支撐和電機弱矩收取的共同作用，使重錘只能隨著料面的下行而下移，這即為扶尺操作。當發生塌料時，重錘也能很快的跟隨上去。此時由編碼器和測控儀表所測的數據即為料面的高度。當重錘隨料面下行到設定料線時測控儀表將發出”到料線”信號,若此時裝料過程已準備好,控制柜將轉入提尺操作,否則仍然跟隨料面進行檢測,當重錘隨料面下降至”下限”位時,控制柜將提尺操作以保護重錘不被燒毀.

(3)提尺：高爐加料時必須先將探尺重錘提起至”零位”,這一過程為提尺操作.提尺時,是對卷揚電機加給正向的直流電壓,使電機以正常驅動功率驅動減速器,帶動卷揚繩輪收取鋼絲繩,使重錘上行,同時光電編碼器隨著繩輪作同步旋轉,并將重錘的實際位置檢測出來. 當重錘上行至零點時,測控儀表將發出”到零點”信號, 卷揚控制柜將要據此信號切斷電機電源和抱閘電源,使重錘停在”零位”。
